Prelucrare CNC pe 5 axe: când merită costul?

Când vă uitați la o estimare de prelucrare CNC, observați adesea o creștere cu 30%-50% a tarifelor orare. Acest lucru este comun pentru prelucrarea cu 5 axe în comparație cu standardulPrelucrare pe 3 axe servicii:

„Poate bugetul meu să se ocupe de asta?”

Dar dacă ați petrecut ceva timp în producție, știți deja un adevăr dur:

Tariful orar al mașinii este unul dintre cei mai înșelați indicatori de cost dinPrelucrare CNC.

În ultimii câțiva ani, am observat în mod repetat același model în timpul examinării cotațiilor:
Multe proiecte eșuează nu pentru că piesele sunt dificil de prelucrat-ci pentru căalegerea greșită a procesului consumă încet bugetul.

Acest ghid analizează când prelucrarea pe 5 axe este cea mai bună opțiune. De asemenea, arată când 3 axe pot economisi bani. Vom lua în considerare costul total de proprietate (TCO), limitele geometrice și proiectarea pentru fabricabilitate (DFM).

Ce este5 AxăPrelucrarea CNC - și de ce tarifele orare sunt înșelătoare

De ce tarifele orare ale aparatelor nu reflectă costul real?

Mulți cumpărători construiesc instinctiv foi de calcul Excel pentru a compara tarifele orare între furnizori. Această abordare ascunde adesea factorii reali de cost.

O mașină cu 3 axe poate costa 60 USD pe oră. Cu toate acestea, dacă o piesă are nevoie de cinci setări, trei dispozitive personalizate și zece ore de configurare, costul total poate crește. Acest lucru îl poate face mai scump decât o mașină cu 5 axe de 120 USD pe oră. Mașina cu 5 axe poate termina lucrarea într-o singură configurare în doar trei ore.

O comparație a rentabilității investiției bazată pe date-: 3 axe vs.5-Axă

În acest articol, vom explica modul în care prelucrarea pe 5 axe compensează costurile mai mari. Face acest lucru prin reducerea erorilor umane și a cheltuielilor cu instalațiile. În același timp, menține toleranțe de poziție de ±0,005 mm. Acest proces poate reduce, de asemenea, timpul de livrare cu 30% sau mai mult.

5 axePrelucrarea CNC explicată: poziționare simultană vs. 3+2

Simultan5 axevs. 3+2 prelucrare: care este diferența reală?

În prelucrarea 3+2 (pozițională), operatorul folosește axele de rotație (A/B/C) numai pentru poziționare. Odată blocată, tăierea are loc ca o operație standard pe 3-axe. Gândiți-vă la asta ca la o reorientare automată.

Însimultan5 axeprelucrare, toate cele cinci axe se mișcă continuu. Instrumentul curge pe suprafețe complexe ca un șarpe-esențial pentru geometriile sculptate.

Concluzie:

Dacă scopul tău este pur și simplu reducerea setărilor →3+2 este suficient și mai economic

Dacă prelucrați rotoare sau canale închise →simultan5 axeeste obligatoriu

Cum axele rotative (A, B, C) îmbunătățesc accesul la scule și unghiurile de tăiere

Fie că se utilizează unstil trunnion-saucap pivotant{0}mașină, scopul este același:
Păstrați axa sculei launghi optim de tăiere.

Acesta nu este cosmetic-ci este vorbaclearance-ul fizicși condiții de tăiere stabile.

Atingerea instrumentului, evitarea coliziunilor și de ce5 axePrevine Chatter-ul

Cavitățile adânci ale mașinilor cu 3 axe necesită unelte lungi și subțiri, care vibrează ușor, provocând șocuri și finisare slabă a suprafeței.

Cu prelucrarea cu 5 axe, operatorul poate înclina piesa. Acest lucru permite instrumentelor mai scurte și mai puternice să atingă funcții profunde. Acest lucru îmbunătățește directrugozitatea suprafeței (Ra).

Costul adevărat al5 axePrelucrare CNC: mașini, software și riscuri

Amortizarea mașinilor și investiții de capital

Un centru de prelucrare cu 5 axe german sau japonez complet echipat, cum ar fi DMG MORI sau Mazak, costă adesea peste 500.000 USD. Acesta este de 3 până la 5 ori prețul unei mașini standard cu 3 axe.

Magazinele trebuie să recupereze această investiție prin tarife orare mai mari.

Software CAM, complexitatea programării și cheltuielile generale de inginerie

Codul pe 5 axe G-nu este scris de mână. Este nevoie de un software CAM avansat (cum ar fi Hypermill sau modulele de ultimă generație-Mastercam) și programatori seniori bine plătiți.

Plătești nu doar pentru timpul mașinii-ci și pentruexpertiza in inginerie si managementul riscurilor.

Sculele, viteza axului și riscul de întreținere

Axurile cu viteză mare-(20.000 RPM+) necesită o echilibrare precisă a sculei.
O singură greșeală de programare poate duce la o coliziune. Acest lucru poate costa zeci de mii de dolari în reparații ale axului. Cotația include întotdeauna acest risc.

Când5 axePrelucrarea CNC este de fapt mai ieftină decât pe 3 axe

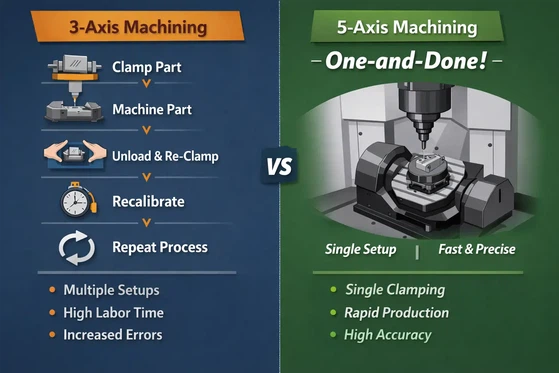

Prelucrare cu o singură-configurare: eliminarea fixărilor repetate

Aici 5 Axis economisește bani reali.

Fiecare configurare manuală suplimentară înseamnă:

· 30–60 de minute de aliniere a operatorului

· Risc crescut de nealiniere a datelor de referință

· Codă suplimentară și timp de așteptare între operații

Dacă o piesă are cinci fețe prelucrate, prelucrarea cu 5 axe este eliminatăpatru etape separate de aliniere. Pentru producția cu volum redus-, doar economiile de forță de muncă pot compensa ratele mai mari ale mașinilor.

Capcana de amortizare a dispozitivului ascuns în prelucrarea cu 3 axe

Furnizorii adesea mașini-dar nu și accesorii.

Piesele complexe cu 3 axe au adesea nevoie de cleme personalizate, fălci moi sau unelte speciale. Acestea pot costa mii de dolari și pot funcționa doar pentru o singură parte.

Prelucrarea cu 5 axe folosește de obiceimenghine standard sau sisteme de prindere-zero.
Odată ce companiile amortizează costurile de fixare pe piesă, 5 Axis oferă adesea un cost total care este cu 20% mai mic sau mai mult.

Am analizat odată o locuință planificată pe o moară cu 3 axe pentru a „economisi costul orar”.
Până la a treia configurație, deviația pozițională a depășit 0,08 mm și întregul lot a eșuat inspecția CMM.

Durata de viață a sculei, finisarea suprafeței și operațiuni secundare reduse

În practică, diferența aparedupă ce piesa părăsește mașina.

Unghiurile optimizate de înclinare a sculei elimină adesea complet debavurarea secundară sau lustruirea.
Tăierea mai stabilă permite, de asemenea, viteze de avans mai mari și o durată de viață mai lungă a sculei.

Industrii care necesită5 axePrelucrare CNC

Aerospațial: rotoare și palete de turbină

Suprafețele răsucite și sculptate fac ca prelucrarea pe 3 axe să fie imposibilă fizic fără coliziuni.
Aici, 5 axe nu este o opțiune-ci estesingura solutie.

Implanturi medicale: suprafete biomimetice

Implanturile ortopedice necesită geometrii organice complexe.
Prelucrarea pe 5 axe asigură că traseele sculei se conformează precis cu curbele anatomice, afectând direct rezultatele recuperării pacientului.

Componente structurale EV și piese turnate mari integrate

Pe măsură ce giga-turnarea devine obișnuită, finisarea pieselor turnate mari și complexe din aluminiu necesită o muncă precisă din diferite unghiuri. Acesta este perfect pentru centrele de prelucrare cu 5 axe.

ROI ascuns al5 axePrelucrare: precizie, calitate și timp de livrare

Control GD&T în prelucrarea cu o singură configurare-

Fiecare răsturnare pe o mașină cu 3 axe combină eroarea de poziție.
Prelucrarea pe 5 axe menține toate caracteristicile într-un singur sistem de coordonate, ușor de ținutperpendicularitatea și concentricitatea în 0,01 mm.

Prototipare mai rapidă și timp de comercializare mai scurt

În cercetare și dezvoltare, timpul depășește costul.
Dacă prelucrarea pe 5 axe vă oferă prototipuri funcționalecu două săptămâni mai devreme, cheltuielile de prelucrare adăugate devin triviale.

Rate mai mici de deșeuri și eroare umană redusă

Fiecare operațiune suplimentară crește riscul de deșeuri.
Alinierea greșită, contaminarea așchiilor sau curățarea necorespunzătoare pot distruge semifabricatele scumpe.
Prelucrarea pe 5 axe reduce intervenția umană-și, odată cu aceasta, incertitudinea de producție.

Proiectare pentru5-AxăPrelucrare CNC: strategii DFM

Deviația sculei, grosimea peretelui și designul cavității adânci

Regulile tradiționale avertizează împotriva cariilor mai adânci decât3× diametrul sculei.
Cu prelucrarea pe 5 axe, accesul în unghi ne permite să folosim scule mai scurte și mai rigide. Acest lucru permite pereți mai subțiri și raze interne mai mici, fără riscul de deformare.

Consolidarea piesei: reducerea costului de asamblare și BOM

În loc să asamblați cinci componente cu elemente de fixare-adăugând forță de muncă, risc de etanșare și complexitate a stocurilor, prelucrarea pe 5 axe permiteintegrare-o singură bucată.

În timp ce costul de prelucrare pe piesă crește,scăderea totală a BOM și a costurilor ciclului de viață.

Concluzie: Cum să decideți între 3 axe și5 axePrelucrare CNC?

Nu adopta tehnologii noi de dragul ei. Întrebați-vă:

· Piesa are mai mult de trei fețe prelucrate sau suprafețe complexe?

· Sunt toleranțele prea strânse pentru a tolera erorile de configurare acumulate?

· Prelucrarea cu 3 axe ar necesita accesorii personalizate scumpe?

Daca raspunzi„da” la cel puțin două, Prelucrarea pe 5 axe este probabilalegere mai economică și rațională.
