Specificații camerei de vid cu semiconductori CNC cu cinci axe de precizie

Capacități de frezare monobloc pentru camerele de vid cu semiconductor

Eliminarea sudurilor structurale pentru a obține etanșări etanșe cu heliu-și integritate mecanică superioară în camerele de proces.

Xiamen Dazao Machinery produce monoblocCamere de vid semiconductoare prelucrate CNC cu 5 axeconcepute pentru sisteme de vid înalt (HV) și ultra-vid (UHV). Folosind strunjirea cu mai multe axe și centre de frezare CNC pe 5 axe simultane, țaglele solide din oțel inoxidabil 304, 316L și Al6061-T6 sunt transformate în carcase de vid precise, fără suduri structurale.

Capabilitățile noastre de producție acceptă camere de depunere PVD în formă de cutie-, camere de gravare cu plasmă, module de blocare a sarcinii plachetelor și vase de reacție sferice UHV. Prin eliminarea porozității interne, a golurilor de material și a defectelor de sudare-zonelor afectate de căldură,Camera de vid cu semiconductor de prelucrare CNC cu 5 axeProcesul oferă limite de etanșare stabile, canale de răcire interne continue și fețe de flanșă fără distorsiuni-pentru producătorii de scule la nivel mondial.

Analiza defecțiunilor pe teren și acțiuni corective de inginerie

Evaluări reale-de inginerie din lumea reală a cauzelor fundamentale de la instalațiile pe teren ale echipamentelor semiconductoare.

1: Micro-rectificare a scurgerilor cu flanșă a camerei de depunere PVD

· Cauza de bază:Un client european de echipamente cu peliculă subțire-s-a confruntat cu o rată de eșec de 30% în timpul testării scurgerilor de heliu pe camere PVD din oțel inoxidabil în formă de cutie-prelucrate de un furnizor vechi. Analiza eșecului a evidențiat urme microscopice de avans și o abatere a planeității flanșei care depășește 0,05 mm pe suprafața de etanșare.

· Acțiune de inginerie:Am introdus frezarea în oglindă utilizând geometrie specializată-frezei, urmată de spărtură manuală de precizie. Planeitatea suprafeței a fost adusă la Mai puțin sau egală cu 0,02 mm/m și rugozitatea a fost redusă la Ra 0,4 um. Fiecarecomponente din oțel inoxidabil prelucrate cu precizieRun trece acum la testarea spectrometrului de masă cu heliu 100% înainte de expediere, ridicând ratele de acceptare a ansamblului la 100%.

2: Atenuarea degazării în vase de reacție sferice UHV

· Cauza de bază:Un institut de cercetare a raportat că presiunile de bază au stagnat la 10^-7 Pa în interiorul unei camere uhv sferice cu flanșe cf fabricate din SS304 standard. Ratele ridicate de degajare din cauza contaminării suprafeței interne și a umezelii captate au împiedicat pomparea până la nivelul necesar de 10^-9 Pa.

· Acțiune de inginerie:Am modificat specificația materialului la SS316L cu conținut scăzut de carbon-, am integrat un ciclu de degazare de recoacere în vid la 900 de grade și am implementat electrolustruirea internă pentru a reduce rugozitatea suprafeței la Ra Mai mică sau egală cu 0,2 µm. În urma spălării cu ultrasunete în camera curată și coacerii cu vid, vidul final a atins 10^-9 Pa în interiorul specificației.

3: Deformarea flanșei camerei de blocare a încărcăturii sub presiune

· Cauza de bază:Un producător de echipamente pentru napolitane a detectat pierderea progresivă a vidului într-o cameră de blocare a sarcinii cu semiconductor după șase luni de funcționare. Ciclul rapid de ventilație-la-presiunea de vid a eliberat stresul rezidual de prelucrare, deformând flanșa principală a ușii de etanșare cu 0,03 mm.

· Acțiune de inginerie:Am instituit un proces de reducere a tensiunii în două-etape: frezare brută → recoacere termică → semi-finisare → stabilizare termică secundară → frezare de finisare pe 5-axe cu compensare-micro-de sculă. Ușile de blocare a sarcinii după modificare au prezentat deformare Mai mică sau egală cu 0,01 mm după 10.000 de cicluri de presiune.

Diferențiatori tehnici pentru fabricarea în vid ultra-înalt

Fluxuri de lucru standardizate metalurgice și de testare care separă camerele-semiconductoarelor de atelierele comerciale de mașini.

1. Etanșare gradată în vid și validare pentru scurgeri de heliu 100%:

· Standard de vid înalt (HV):Rata de scurgere a heliului Mai mică sau egală cu 1×10^-10 Pa·m³/s. Optimizat pentru sisteme PVD, blocare de încărcare și module de transfer.

· Standard Ultra-Vid înalt (UHV):Rata de scurgere a heliului Mai mică sau egală cu 1×10^-12 Pa·m³/s. Formulat pentru gravarea cu plasmă și sistemele de analiză a suprafețelor.

2. Protocolul de control al degajării materialelor UHV:

· Trasabilitatea lotului de materiale cu selecție de aliaj cu presiune scăzută de vapori (SS316L, Al6061-T6).

· Procesarea de degazare termică cu vid înalt-elimină hidrogenul absorbit din rețelele metalice interne.

· Lustruirea electromagnetică reduce micro-porozitatea și suprafața de absorbție a suprafeței.

3. Stabilizare ciclică a tensiunii de sarcină:

· Recoacerea termică în două-etape elimină solicitările reziduale de prelucrare.

· Compensarea traseului sculei previne deformarea structurală sub sarcinile de presiune atmosferică.

Comparație de performanță: frezare monobloc cu 5 axe vs. ansambluri sudate

Evaluarea cantitativă a integrității vidului, preciziei și costurilor de operare pe termen lung{0}.

Pentru aplicațiile care necesită management termic optimizat sau protecție împotriva coroziunii, capacitățile noastre post{0}}prelucrare includ certificateanodizare cu strat dur și electrolustruireopțiuni care se potrivesc cu standardele producătorului de scule.

Tabel cu specificații tehnice

Toleranțe riguroase, finisaje ale suprafețelor și standarde de inspecție pentru camerele de vid.

Standarde de asigurare a calității și inspecție

Protocoale de verificare care asigură integrarea directă în linii de fabrica de semiconductori.

Operațiunile noastre de producție se desfășoară sub un sistem de management al calității certificat ISO 9001:2015. Protocoalele de inspecție acoperă fiecare fază a fabricării camerei:

· Inspecția materialului:Loturile de materiale primite sunt supuse verificării chimice prin spectroscopie optică de emisie (OES). Verificările cu ultrasunete verifică formarea de goluri interne zero în extrudarile groase.

· Inspecția primului articol (FAI):Rapoartele de dimensiuni FAI sunt generate utilizând echipamentul Zeiss CMM înainte de lansarea serii complete de producție în loturi.

· Verificări de precizie în-proces:Dimensiunile critice de etanșare, geometria canelurii inelului O-și profilurile de margine ale cuțitului ConFlat (CF)-sunt verificate în timpul operațiunilor de frezare.

· Testarea scurgerilor de heliu 100%:Fiecare cameră cu vid înalt în formă de cutie este supusă verificării scurgerilor folosind detectoarele de scurgeri cu spectrometru de masă cu heliu Pfeiffer care funcționează în modul vid.

· Ambalare camera curata:Piesele sunt supuse curățării cu ultrasunete cu apă deionizată, degazare prin coacere cu vid, ambalare dublă din polietilenă într-o cameră curată și cutie de protecție.

Matricea de selecție a materialelor și a geometriei

Potrivirea proprietăților materialelor și a formelor structurale pentru a procesa medii de gaz și intervale de vid.

· Oțel inoxidabil 304 / 316L:Selected for operating bakeout temperatures >200 de grade, proces chimic reactiv și cerințe finale de vid sub 10^-7 Pa. SS316L este specificat pentru procesele de gravare cu plasmă cu clor și fluor.

· Aluminiu 6061-T6:Se aplică acolo unde sunt necesare disipare termică, greutate redusă pentru manipulatoarele robotizate de plachete și cicluri rapide de pompare{0}}down. Pasivizarea suprafeței oxidului de aluminiu oferă o barieră eficientă de degajare.

· Cutie / Dulapuri dreptunghiulare:Oferă volum maxim de încărcare a substratului intern. Recomandat pentru sistemele de depunere pvd cu camere de vid și module de transfer automat.

· Carcase sferice/cilindrice:Distribuie uniform tensiunile de presiune structurală sub sarcini diferențiale atmosferice complete. Ideal pentru camera uhv sferică cu flanșe cf care funcționează în domeniile științifice și de analiză a suprafețelor.

Industrii de aplicare țintă

Deservește producători mondiali de semiconductori, constructori de echipamente de acoperire și laboratoare de cercetare științifică.

Procesare Wafer Semiconductor

Producția de echipamente semiconductoare cu cameră de gravare cu plasmă, carcase CVD și module cu fascicule ionice.

Depunere de film subțire-PVD

Corpuri de cameră monolitice cu flanșe țintă integrate și răcire internă pentru sistemele de pulverizare.

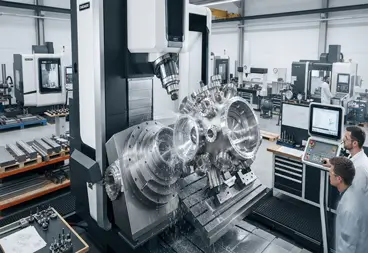

Laboratoarele de cercetare UHV

Camere UHV personalizate construite pentru surse de lumină sincrotron, fizica suprafețelor și sisteme de accelerare a particulelor.

Întreținere și recondiționare scule

Re-prelucrare și înlocuire-exactă acomponente de precizie ale camerei de vid CNCpentru liniile de fabrică de napolitane moștenite.

Obțineți o cotație pentru camera de vid cu semiconductor

Întrebări frecvente





01.Cum faceți distincția între o scurgere de vid reală și degajarea de gaz în timpul testării?

Distingerea scurgerilor virtuale de scurgerile reale necesită testarea creșterii presiunii și analiza gazelor reziduale (RGA). Degazarea (în mare parte vapori de apă) face ca curbele de pompare-în jos să se aplatizeze la presiuni intermediare, dar presiunea crește în timp, când este izolată. O scurgere atmosferică adevărată arată o creștere continuă, liniară a presiunii. Rezolvăm degajarea utilizând recoacere în vid și electrolustruire și confirmăm starea reală de scurgere zero-prin spectrometrie de masă cu heliu.

02.De ce să alegeți aluminiul 6061-T6 în locul oțelului inoxidabil pentru camerele de vid cu semiconductor?

După cum sa evidențiat în discuțiile de inginerie, aluminiul oferă o densitate de 3 ori mai mică, o conductivitate termică superioară și o recuperare mai rapidă a coacerii decât oțelul inoxidabil. Aluminiul formează în mod natural o barieră de oxid de aluminiu la suprafață care prezintă o permeabilitate extrem de scăzută a hidrogenului, reducând degajarea în regimuri de vid înalt, reducând în același timp greutatea sculei și costurile de prelucrare.

03.Cum preveniți deteriorarea și bavurile pe flanșele-cuțitului ConFlat (CF) în timpul prelucrării pe 5 axe?

Buzele de etanșare a marginilor-cuțitului CF necesită profile ascuțite exacte la 90 de grade, fără semne de zgomot pentru a mușca curat în garniturile de cupru fără oxigen-. Folosim scule de tăiat profil personalizate dedicate, avansuri de finisare ultra-fină și treceri de frezare în oglindă. Fiecare muchie de cuțit este supusă unei inspecții cu mărire optică de 100% pentru a verifica absența micro-bavurilor sau răsturnării marginii.

04.De ce poate o cameră de vid să treacă inspecția CMM statică, dar să nu eșueze testarea scurgerilor de heliu?

Mașinile de măsurare a coordonatelor statice (CMM) măsoară macro-geometria, dar nu pot detecta micro{-porozitatea, nu pot marca continuitatea alimentării-pe fețele de etanșare sau nu pot apărea vibrații sub{-micronice a suprafeței. Atomii de heliu pătrund în micro-caneluri care trec pe lângă sondele CMM. Combinăm frezarea în oglindă cu testarea spectrometrului de masă cu heliu 100% sub vid complet.

05.Ce împiedică flanșele camerei de blocare a sarcinii să se deformeze în timpul ciclurilor frecvente de presiune?

Ciclul de ventilație-la-presiunea de vid exercită oboseală mecanică ciclică și deblochează tensiunile reziduale rămase de la frezarea grea agresivă. Eliminăm acest risc prin implementarea unei recoaceri de reducere a tensiunilor în mai multe etape între frezarea brută, semi-finisare și trecerile finale de finisare cu precizie pe 5-axe, asigurând stabilitate geometrică pe termen lung la sarcini diferențiale atmosferice.

06.Cum afectează rugozitatea suprafeței interne (Ra) presiunea de bază a vidului?

Suprafețele mai aspre conțin vârfuri și văi microscopice care captează umiditatea atmosferică și procesează gazele, crescând dramatic suprafața de eliberare a gazelor. Lustruirea electrostatică a pereților interiori ai camerei de la Ra 0,8 µm până la Ra 0,2 µm reduce suprafața efectivă a micro-suprafeței cu până la 80%, accelerând timpii de oprire-pompei camerei pentru a atinge presiunile UHV finale.

Solicitați o evaluare DFM pentru designul camerei dvs. de semiconductor

Trimiteți desenele de inginerie 2D și fișierele CAD 3D (STEP, IGES, X_T) pentru o evaluare de inginerie.

Echipa noastră tehnică oferă feedback detaliat pentru Design for Manufacturability (DFM) și oferte comerciale formale în 24 de ore.
