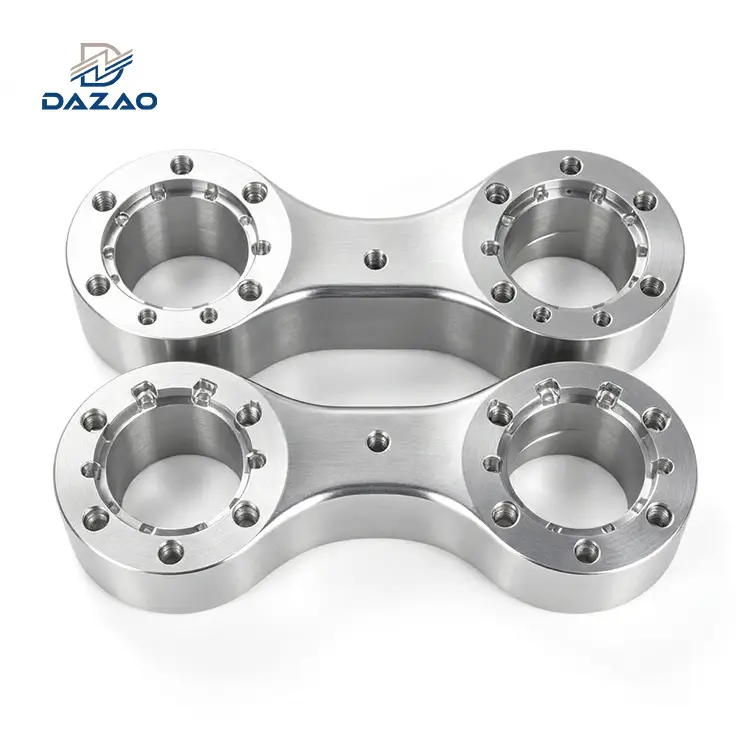

Suporturi de articulație robot prelucrate CNC de precizie 7075 din aluminiu

Prezentare generală a produsului și capabilități de prelucrare

Procese avansate de frezare cu mai multe axe și strunjire-, care oferă o integrare structurală perfectă și o precizie la nivel de microni-.

Xiamen Dazao Machinery produce suporturi de îmbinare a robotului prelucrate CNC de precizie folosind frezare simultană cu mai multe axe și centre de frezare-de strunjire integrate. Procesăm-tagle de aluminiu aerospațial 7075-T6 de înaltă rezistență, aliaj 6061-T6 și țagle de titan de gradul 5 (TC4) în componente structurale pentru brațe robotizate industriale, roboți colaborativi (coboți), sisteme de automatizare medicală și densitate ridicată a călduriiplăci de răcire cu lichid. Amprenta noastră de producție acoperă articulațiile goale ale brațelor, carcasele de articulare a încheieturii mâinii și cadrele de montare cu baze de încărcare mare-.

Prin eliminarea porozității interne a turnării și a stivelor de ansamblu-de tablă, componentele noastre solide-frezate oferă o integritate structurală previzibilă sub încărcare dinamică de-înaltă frecvență. Controlăm tensiunile reziduale interne prin condiționare termică dedicată, asigurându-ne că toleranțele critice rămân stabile dimensional pe o durată de viață extinsă.

Lecții învățate din producția de masă

Mortems-lumii reale de inginerie-care abordează deformarea termică, oboseala dinamică și reacția la asamblare.

1. Derivarea concentricității articulației brațului tubular (aluminiu aerospațial 7075-T6)

· Eșecul inițial:A hollow joint bracket with a 3 mm wall thickness experienced a concentricity shift from ≤0.03 mm at factory sign-off to >0,08 mm după 14 zile de depozitare la temperatura camerei-. Această schimbare a cauzat legarea reductorului de armonici în timpul asamblarii clientului.

· Analiza cauzei principale:Frezarea degroșată cu o singură trecere a eliberat tensiunile reziduale localizate stocate în țagla 7075-T6 trasă la rece, ceea ce duce la întârzierea returului cu elastic și la deformare geometrică.

· Acțiune corectivă:Am implementat un protocol de stabilizare termică în 3 etape:

1. Frezare degrosată lăsând stoc de 1,5 mm.

2. Recoacere de eliberare termică la 340 de grade timp de 2 ore, urmată de răcire controlată a cuptorului.

3. Semi-finisare, îmbătrânire artificială la 120 de grade timp de 24 de ore și fața-finală alternativăFinisare pe 5 axe.

· Rezultat:Deriva dimensională după-prelucrare a scăzut la Mai puțin sau egal cu 0,01 mm pe o perioadă de evaluare de 6 luni, eliminând legarea asamblarii.

2. Fisurarea prin oboseală a articulației de articulație Cobot sub sarcină dinamică

· Eșecul inițial:Un suport de îmbinare tubulară ușor a suferit fisuri structurale la razele interioare ascuțite după 100.000 de cicluri în timpul testării dinamice la oboseală (sarcină utilă de 15 kg la 2,5 m/s).

· Analiza cauzei principale:Colțurile interioare ascuțite de tranziție (R0,5 mm) au creat concentrații de tensiuni localizate care depășesc limita maximă de curgere a materialului în timpul opririlor rapide de decelerare.

· Acțiune corectivă:Am actualizat pașii noștri de verificare a Design for Manufacturability (DFM):

1. Razele interioare ale filetului au fost standardizate la Mai mari sau egale cu R1,5 mm utilizând freze cu vârf cu bile-specializate.

2. A fost introdusă o etapă controlată-de strălucire pentru a induce tensiuni reziduale de compresiune la suprafață în zonele de-solicitare ridicată.

· Rezultat:Suporturile de eșantion au trecut de 300.000 de cicluri de testare continue fără inițierea micro-fisurilor, obținând în același timp o reducere suplimentară a masei cu 8%.

3. Acumularea de reacție a ansamblului de încheietură robotizat cu mai multe piese-

· Eșecul inițial:Un ansamblu robotizat pentru încheietura mâinii din trei-piese (carcasă, arbore și capac-capăt) a prezentat un ansamblu cumulativ de 0,10 mm de post-de joc unghiular, în ciuda faptului că fiecare componentă trecea de toleranțe individuale ale modelului.

· Analiza cauzei principale:Fabricarea operațiunii divizate-(strunjirea cu strung urmată de frezarea pe 3-axe pe dispozitive de fixare separate) a introdus erori de stivuire între fețele de referință și liniile centrale ale rulmentului.

· Acțiune corectivă:Am făcut tranziția producției la centre CNC multitasking cu o singură-configurare-. Toate fețele de împerechere, diametrele pilot și suporturile lagărelor sunt acum turnate și frezate într-o singură operațiune de reținere-de lucru. În plus, pentru primul articol din fiecare lot este necesară verificarea ajustării-fizice cu instrumente principale.

· Rezultat:Jocul total al ansamblului încheieturii mâinii a fost redus la Mai puțin sau egal cu 0,02 mm, eliminând răzuirea mâinii-în timpul asamblării finale.

Specificații tehnice și limite de producție

Parametri cuprinzătoare care definesc limitele dimensionale, toleranțele, finisajele suprafețelor și metrica calității.

Trei protocoale de inginerie standardizate

Fluxuri de lucru proprietare DFM și de gestionare-stresului, concepute pentru a elimina erorile invizibile ale câmpului.

Protocolul 1: Condiționare termică la-stres scăzut pentru stabilitate dimensională

Pentru a menține stabilitatea dimensională în timp, aliajele de aluminiu-prelucrate la rece necesită un management controlat al stresului. Trimitem toate țaglele cu rosturi tubulare 7075-T6 la cicluri intermediare de recoacere termică între operațiunile de degroșare și de finisare. Acest proces ameliorează până la 92% din tensiunile blocate-de prelucrare, prevenind mișcarea de după prelucrare în timpul depozitării sau ciclurilor de încălzire operaționale.

Protocolul 2: Topologie DFM și optimizare structurală

Înainte de tăierea metalului, echipa noastră de ingineri evaluează fișierele CAD ale clienților prin modele structurale statice și de oboseală. Identificăm zonele de material ne-critice pentru buzunare și recalculăm tranzițiile pereților pentru a optimiza raporturile rigiditate-la-greutate. Modificăm razele interne ascuțite la geometrii de curbură distribuită, crescând capacitatea de încărcare dinamică, reducând în același timp inerția generală a brațului.

Protocolul 3: controlul lanțului de toleranță la asamblare și verificarea potrivirii fizice-în sus

Analizăm ansamblurile de îmbinare utilizând cele mai defavorabile-cazuri și metode de stivă de toleranță RSS (Root Sum Squared). În loc să trateze suporturile de îmbinare ca componente independente, dimensiunile critice sunt compensate pe baza interfețelor de împerechere calculate. Fiecare execuție de producție este supusă unei verificări fizice-de suprafață, folosind calibre de știft principal de sol și dispozitive de fixare a carcasei înainte de tratarea suprafeței.

Recompense cinstite de inginerie-: prelucrare CNC vs. procese alternative

O evaluare obiectivă care compară prelucrarea CNC cu bile cu turnarea la presiune înaltă-și fabricarea tablei.

Punctele forte ale suporturilor de îmbinare prelucrate CNC

· Raport superior forță-la-greutate:Prelucrarea direct din țagla 7075-T6 extrudată sau forjată menține continuitatea structurii cu granulație completă, oferind o limită de curgere mai mare (505 MPa) decât aliajele de aluminiu turnat sub presiune (de exemplu, A380 la 160 MPa).

· Risc de gol intern zero:Structura materialului 100% dens previne punctele ascunse de inițiere a oboselii interioare comune în carcasele rosturilor turnate.

· Fără investiții în scule:Procesarea directă CAD-la-CAM face ca producția de loturi mici-și-medii să fie viabilă din punct de vedere economic, fără matrițe de scule scumpe.

Compensații{0}}și limitări

· Rată mai mare de deșeuri de material: Machining deep hollow structures from solid billet results in higher raw material removal rates, raising material costs relative to near-net-shape casting for high-volume production (>10.000 de unități/an).

· Timp de prelucrare pentru aliajul 7075:Aliajul 7075 de înaltă{0}}rezistență necesită frezare structurată cu mai multe treceri și recoacere termică, prelungind timpul de procesare cu aproximativ 20% în comparație cu aliajele 6061 pentru prelucrare liberă-.

· Limite de uzură la suprafață:Aluminiul nu are rezistență intrinsecă la uzură la alunecare; suprafețele de contact rotative cu frecare mare{{0}necesităAnodizare dur-tip IIIsau inserții bucșe din oțel călit.

Matricea de selecție tehnică

Calitatea materialului, geometria structurală și instrucțiunile privind sarcina utilă pentru a simplifica specificațiile componentelor.

1. După gradul de material

· Aliaj 6061-T6:Recomandat pentru carcase non-structurale, brațe cobot cu sarcină utilă ușoară-și ansambluri-sensibile la costuri. Rezistență bună la coroziune și consistență a culorii anodizate.

· Aliaj 7075-T6:Recomandat pentru articulațiile portante-principale, componente dinamice ale încheieturii mâinii și segmente de braț de-înaltă frecvență. Oferă forță mare de curgere și rezistență la oboseală.

· Titan grad 5 (Ti-6Al-4V):Selectat pentru brațe chirurgicale medicale și aplicații speciale ne-magnetice care necesită bio-compatibilitate sau reducerea extremă a greutății la sarcini mari.

2. Prin configurație structurală

· Secțiuni de braț goale:Optimizat pentru rutarea internă a cablurilor de alimentare și a liniilor pneumatice. Necesită degajare pe mai multe-axe și frezare-ameliorată-peretelui subțire.

· Carcase de articulație a încheieturii mâinii:Prezintă găuri turnate intersectate și modele precise de montare a feței. Fabricat pe centrele de freza-turnării pentru a menține alinierea alezajului.

· Suporturi de bază și suport:Componente structurale de-secțiune grea concepute pentru a absorbi momentele de răsturnare. Încorporează structuri cu nervuri ranforsate și puncte de ancorare adânci-filetate.

Procesul de lucru și asigurarea calității

Măsuri de control al calității de la un capăt la altul{0}}-care asigură trasabilitatea materiilor prime și verificarea 100% CMM.

1. Auditul materiei prime:Fiecare lot de aluminiu primit este supus testării compoziției materialelor prin spectrometrie de emisie optică (OES) și detectării defectelor cu ultrasunete.

2. Inspecția primului articol (FAI):Înainte de a rula loturile de producție, piesa inițială este supusă unei măsurări dimensionale de 100% pe un CMM Zeiss și verificării potrivirii fizice-cu componentele asociate.

3. În-Verificări de precizie a procesului:Diametrele critice ale suportului de rulment și pozițiile găurilor sunt inspectate la intervalele de uzură-cheie a sculei în timpul producției.

4. Audit dimensional final:Piesele finite sunt supuse scanării CMM pentru a confirma toleranțele geometrice (planeitate, perpendicularitate, poziție, concentricitate) față de desenele tehnice.

5. Trasabilitate și ambalare:Componentele sunt gravate cu numere de piesă și coduri de lot, ambalate în folie de protecție anti-statică, ambalate în tăvi de spumă EPE personalizate și ambalate în cutii din lemn de calitate pentru export-.

Industrii de aplicare

Sectoare de automatizare cu-solicitare ridicată care se bazează pe suporturi structurale ușoare de îmbinare.

Roboți industriali cu 6 axe

Încărcare-carcase de îmbinare a rulmenților, ansambluri pentru încheietura mâinii și personalizateaccesorii robotizate cu șase-axepentru manipulatori industriali.

Roboți colaborativi (Coboți)

Cadre de îmbinare-subțiri, cu greutate-optimizată, concepute pentru a minimiza cerințele de cuplu motor și inerția dinamică.

Automatizare medicală și chirurgicală

Piese de articulație robotică ne{-de înaltă{0}}precizie, care funcționează în camere curate și în medii chirurgicale.

Roboti mobili autonomi (AMR/AGV)

Pivoți structurali ai suspensiei, suporturi pentru modulul de acționare și articulații de direcție.

Obțineți o cotație pentru suporturile pentru articulații robot

Întrebări frecvente





01.Cum preveniți deformarea îmbinărilor robotului-din aluminiu cu pereți subțiri după prelucrarea CNC?

Distorsiunea-peretelui subțire este cauzată de solicitările reziduale eliberate în timpul frezării. Folosim țagle 7075-T6 cu eliberare de tensiuni, efectuăm prelucrare brută cu îndepărtare simetrică a materialului, aplicăm recoacere termică intermediară la 340 de grade și finisare completă în dispozitive flexibile pentru a menține planeitatea geometrică și rotunjimea alezajului în mai puțin sau egal cu 0,01 mm.

02.Ce toleranță de poziție reală poate fi menținută în găurile de rulment opuse în carcasele de încheietură-frezate?

Folosind centre multifuncționale integrate de freză cu mai multe-axe de strunjire-, alezajele lagărelor opuse sunt prelucrate într-o singură configurație de prindere. Acest lucru elimină deplasarea datei de re-prin prindere și menține în mod constant coaxialitatea reală și alinierea poziției între Mai puțin sau egal cu 0,005 mm până la Mai puțin sau egal cu 0,01 mm.

03.De ce este preferată prelucrarea țaglelor 7075-T6 față de turnarea sub presiune pentru articulații dinamice cobot?

Taglele 7075-T6 prelucrate asigură o structură 100% densă, cu o limită de curgere superioară (505 MPa) și riscuri zero de porozitate a gazului. Acest lucru permite secțiuni mai subțiri ale peretelui și o masă mai ușoară a componentelor fără a sacrifica durata de viață la oboseală structurală în cazul cuplurilor dinamice de oprire de urgență.

04.Cum protejați profilele filetate din suporturile de îmbinare din aluminiu-cu cuplu mare de decuplare?

Pentru găuri de montare-înalte sau dezasamblate frecvent, instalăm inserții de filet de sârmă din oțel inoxidabil Helicoil sau inserții de blocare Cheie-(Keenserts). Adâncimea pasului filetului și clasa robinetului sunt verificate cu calibrele pentru filet GO/NO-GO după anodizare.

05.Ce finisaj de suprafață îmbunătățește cel mai bine durata de viață dinamică la oboseală pentru îmbinările robotului din aluminiu?

Shot peening combinat cu anodizarea dur-tip III (grosime de 50 µm) oferă rezultate optime. Shot peening introduce stres rezidual la compresiune la suprafață pentru a inhiba inițierea micro-fisurilor, în timp ce anodizarea dură crește duritatea suprafeței la 60-65 HRC pentru a preveni uzura prin frecare.

06.Cum gestionați nepotrivirile de dilatare termică dintre inelele lagărelor din oțel și carcasele din aluminiu?

Calculăm toleranțele alezajului carcasei pe baza compensațiilor de dilatare termică operaționale (ΔT). Scaunele rulmentului sunt plictisite cu precizie-cu toleranțe strânse (potriviri ISO H6/j6) pentru a asigura o potrivire adecvată la temperatura camerei, evitând în același timp presiunea excesivă de pre-încărcare la temperaturi de funcționare ridicate.
