Care este grosimea minimă a peretelui pieselor de turnare prin injecție metalice?
În calitate de furnizor specializat în piese de turnare prin injecție metalice, sunt adesea întrebat despre grosimea minimă a peretelui care poate fi realizată în acest proces de fabricație. Turnarea prin injecție a metalelor (MIM) este o metodă extrem de versatilă și eficientă din punct de vedere al costurilor pentru producerea de piese metalice complexe, dar grosimea minimă a peretelui este un factor critic care poate afecta semnificativ calitatea, fabricabilitatea și costul produsului final.
Bazele turnării prin injecție a metalelor
Înainte de a explora detaliile grosimii minime a peretelui, să recapitulăm pe scurt modul în care funcționează turnarea prin injecție de metal. Turnarea prin injecție a metalelor combină avantajele turnării prin injecție a plasticului și metalurgia pulberilor. În primul rând, pulberile fine de metal sunt amestecate cu un liant pentru a forma o materie primă. Această materie primă este apoi injectată într-o cavitate a matriței sub presiune înaltă, la fel ca în turnarea prin injecție a plasticului. După injectare, piesele sunt supuse unui proces de delegare pentru a îndepărta liantul, urmat de sinterizare la temperaturi ridicate. În timpul sinterizării, particulele de metal se leagă între ele, rezultând o piesă metalică densă, de înaltă rezistență.
Factori care afectează grosimea minimă a peretelui
Grosimea minimă a peretelui pieselor de turnare prin injecție de metal este influențată de mai mulți factori cheie:
Material
Materialele metalice diferite au caracteristici de curgere diferite în timpul procesului de injecție. De exemplu, oțelul inoxidabil este unul dintre cele mai frecvent utilizate materiale în MIM. Pulberile din oțel inoxidabil pot avea dimensiuni și distribuții diferite ale particulelor. Pulberile mai fine au, în general, o fluiditate mai bună, ceea ce permite pereții mai subțiri. Cu toate acestea, acestea tind să fie și mai scumpe. Conform cercetărilor din industrie, pentruPiese de turnare prin injecție din oțel inoxidabil, grosimea minimă a peretelui poate varia în mod obișnuit de la 0,3 mm la 0,5 mm atunci când se utilizează materii prime bine formulate cu caracteristici adecvate de pulbere.
Pe de altă parte, unele metale cu punct de topire ridicat pot avea o fluiditate mai limitată, ceea ce limitează grosimea minimă a peretelui. În general, metalele cu vâscozitate mai mică în stare topită sau semitopită în timpul injectării (înainte de delegare și sinterizare) pot obține pereți mai subțiri.
Proprietățile materiei prime
Calitatea și proprietățile materiei prime joacă un rol crucial. O materie primă bine pregătită, cu un raport adecvat pulbere - liant și o omogenitate bună asigură o curgere lină în timpul injectării. Dacă conținutul de liant este prea mare, poate cauza probleme precum contracția excesivă în timpul de legare și sinterizare. Dimpotrivă, liantul insuficient poate duce la un flux slab și la umplerea incompletă a cavității matriței. Prin urmare, optimizarea formulării materiei prime este esențială pentru realizarea pieselor MIM cu pereți subțiri.
Design matriță
Designul matriței are un impact direct asupra grosimii minime a peretelui. Locația porții, sistemul de ghidaj și geometria generală a matriței trebuie luate în considerare cu atenție. O poartă bine proiectată poate asigura că materia primă curge uniform în cavitatea matriței, reducând probabilitatea liniilor de sudură și a capcanelor de aer. Pentru părțile cu pereți subțiri, o poartă directă sau o poartă secundară poate fi mai potrivită pentru a oferi o cale de curgere netedă și neobstrucționată.
Sistemul de rulare trebuie, de asemenea, optimizat pentru a minimiza pierderea de presiune și pentru a se asigura că materia primă ajunge în toate părțile cavității matriței. În plus, temperatura matriței trebuie controlată cu precizie pentru a menține vâscozitatea corespunzătoare a materiei prime în timpul injectării.
Parametrii de injectare
Presiunea de injecție, viteza și temperatura sunt parametri cruciali de injecție. Presiunea de injecție mai mare poate ajuta materia primă să umple mai eficient secțiunile cu pereți subțiri. Cu toate acestea, presiunea excesivă poate cauza flash sau deteriorarea matriței. Viteza de injecție trebuie, de asemenea, reglată cu atenție. O viteză prea mică poate duce la solidificarea prematură a materiei prime, în timp ce o viteză prea mare poate provoca turbulențe și captarea aerului.
Temperatura de injectare afectează vâscozitatea materiei prime. O temperatură mai ridicată reduce în general vâscozitatea, făcând mai ușor curgerea materiei prime în zonele cu pereți subțiri. Cu toate acestea, trebuie să fie echilibrat pentru a evita supraîncălzirea liantului și cauzarea degradării.
Valori tipice ale grosimii minime a peretelui
În general, pentru cele mai comune aplicații de turnare prin injecție de metal, grosimea minimă a peretelui poate varia de la 0,3 mm la 1,0 mm. Pentru geometrii simple și procese bine optimizate, este posibil să se obțină grosimi de perete de până la 0,3 mm. Cu toate acestea, pe măsură ce complexitatea piesei crește, poate fi necesară creșterea grosimii minime a peretelui pentru a asigura umplerea adecvată și integritatea piesei.
De exemplu,Slot SIM prin turnare prin injecție de metaladesea necesită pereți relativ subțiri pentru a se potrivi în dispozitivele mobile. În astfel de cazuri, cu selecția corectă a materialului, pregătirea materiei prime și optimizarea procesului, pot fi atinse grosimi de perete de aproximativ 0,3 - 0,5 mm.
Provocări și soluții pentru piese MIM cu pereți subțiri
Producerea pieselor de turnare prin injecție metalice cu pereți subțiri vine cu mai multe provocări:
Umplere incompletă
Una dintre cele mai frecvente probleme este umplerea incompletă a cavității matriței. Acest lucru poate fi cauzat de fluxul slab al materiei prime, parametrii de injecție nepotriviți sau modelele complexe ale matriței. Pentru a rezolva această problemă, optimizarea formulării materiei prime, ajustarea presiunii și a vitezei de injecție și îmbunătățirea designului matriței sunt soluții eficiente.
Deformare și contracție
În timpul de legare și sinterizare, are loc o contracție semnificativă. Pentru piesele cu pereți subțiri, această contracție poate duce la deformare și inexactități dimensionale. Pentru a minimiza aceste efecte, trebuie dezvoltate profile adecvate de delegare și sinterizare. De exemplu, un proces de legare lent și controlat poate ajuta la reducerea tensiunilor interne, iar utilizarea dispozitivelor de fixare în timpul sinterizării poate ajuta la menținerea formei piesei.
Calitatea suprafeței
Părțile cu pereți subțiri sunt mai predispuse la defecte de suprafață, cum ar fi porozitatea și rugozitatea. Aceste defecte pot afecta aspectul și funcționalitatea piesei. Îmbunătățirea calității materiei prime, optimizarea proceselor de injecție și sinterizare și aplicarea tehnicilor de post-procesare, cum ar fi lustruirea, pot îmbunătăți calitatea suprafeței.
Ca Furnizor
Ca furnizor dePiese de turnare prin injecție metalice, avem o vastă experiență în gestionarea diferitelor cerințe de grosime a peretelui. Lucrăm îndeaproape cu clienții noștri încă din etapa de proiectare pentru a optimiza proiectarea pieselor pentru MIM. Inginerii noștri folosesc software avansat de simulare pentru a prezice comportamentul fluxului de materie primă, pentru a identifica probleme potențiale, cum ar fi umplerea incompletă sau deformarea și pentru a face ajustările necesare parametrilor de proiectare și proces.

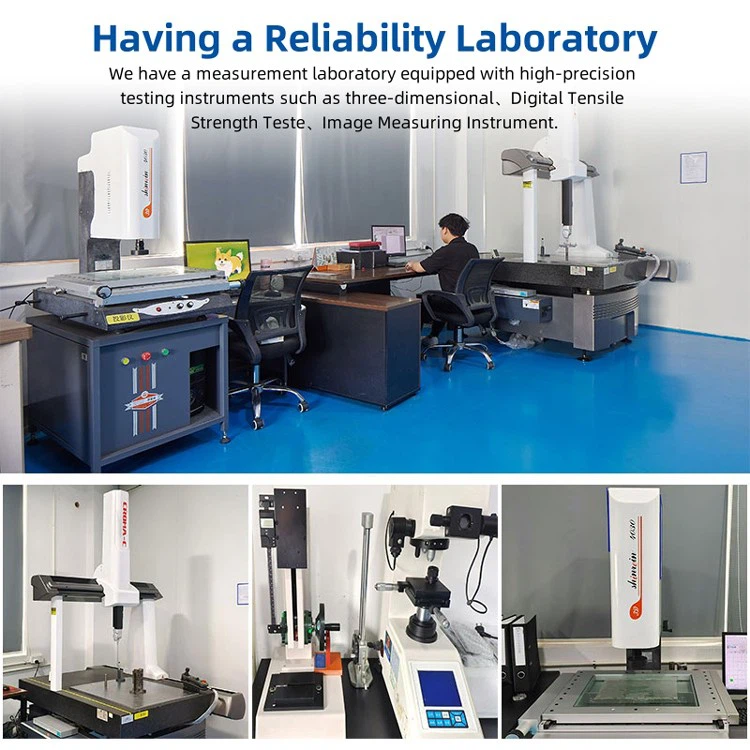

De asemenea, avem un sistem strict de control al calității. Efectuăm inspecții amănunțite în fiecare etapă a procesului de fabricație, de la pregătirea materiei prime până la post-procesarea finală. Acest lucru asigură că piesele noastre MIM îndeplinesc cele mai înalte standarde de calitate, indiferent de grosimea peretelui.
Dacă vă gândiți să utilizați turnarea prin injecție de metal pentru proiectul dvs. și aveți cerințe specifice privind grosimea peretelui, suntem bucuroși să vă oferim sfaturi și soluții profesionale. Credem că expertiza și experiența noastră vă pot ajuta să obțineți piese metalice de înaltă calitate, cu pereți subțiri, la un cost competitiv.
Indiferent dacă sunteți în domeniul electronicelor de larg consum, medical, auto sau orice altă industrie, echipa noastră de experți este gata să vă asiste. Contactați-ne pentru a începe o discuție despre nevoile proiectului dvs. și haideți să lucrăm împreună pentru a găsi cea mai bună soluție de turnare prin injecție a metalelor pentru dvs.
Referințe
- Germană, RM (2009). Turnarea prin injecție a metalelor: elemente fundamentale, tehnologie și aplicații. Publicaţii MPIF.
- Schubert, C., & Hausselt, J. (Eds.). (2018). Microformarea polimerilor și metalelor tehnice. Carl Hanser Verlag.
