Analiza fluxului de mucegai este un pas crucial în procesul de proiectare și fabricare a matrițelor de injecție din plastic. Ca furnizor de mucegai de injecție din plastic, am înțeles semnificația acestei analize în asigurarea calității, eficienței și eficacității costurilor produsului final. În acest blog, voi împărtăși un ghid detaliat despre cum să efectuezi o analiză a fluxului de mucegai pentru o matriță de injecție din plastic.
Pasul 1: Definiți cerințele proiectului

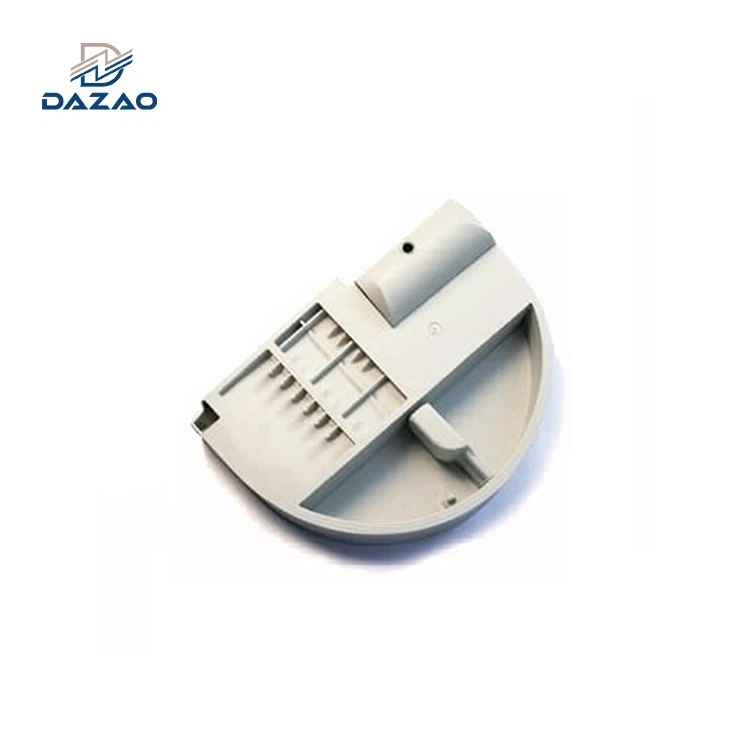

Primul pas în efectuarea unei analize a fluxului de mucegai este de a defini clar cerințele proiectului. Aceasta include înțelegerea sfârșitului - utilizarea părții plastice, proprietățile mecanice și estetice dorite și orice standarde sau reglementări specifice pe care trebuie să le îndeplinească. De exemplu, dacă partea este oAutomobilele introduce piese de matriță, este posibil să fie nevoie să reziste la temperaturi ridicate și tensiuni mecanice.
Adunați toate informațiile relevante de la client, cum ar fi geometria piesei, specificațiile materiale și volumul producției. Geometria piesei va influența foarte mult fluxul plasticului topit în timpul injecției. Geometriile complexe cu pereți subțiri sau colțuri ascuțite pot necesita o atenție specială în timpul analizei. Selecția materialelor este, de asemenea, critică, deoarece materialele plastice diferite au caracteristici de flux diferite, vâscozitate și rate de contracție.
Pasul 2: Creați un model 3D al piesei
Odată ce cerințele proiectului sunt definite, creați un model 3D detaliat al părții de plastic folosind software -ul de design de computer (CAD). Precizia modelului 3D este esențială pentru o analiză exactă a fluxului de mucegai. Asigurați -vă că includeți toate caracteristicile necesare, cum ar fi găuri, coaste și șefi, în model.
Modelul 3D ar trebui să reprezinte, de asemenea, grosimile corecte ale peretelui pe parcursul părții. Grosimea inegală a peretelui poate provoca probleme precum deformarea, mărcile de chiuvetă și umplerea incompletă în timpul procesului de turnare prin injecție. Dacă partea are subcotiri sau forme complexe, luați în considerare proiectarea matriței și modul în care partea va fi ejectată din matriță.
Pasul 3: Selectați software -ul corespunzător de analiză a fluxului de mucegai
Există mai multe pachete software de analiză a fluxului de mucegai disponibile pe piață, cum ar fi Moldex3D, Autodesk Moldflow și SigMasoft. Fiecare software are propriile caracteristici, capacități și curbe de învățare. În calitate de furnizor de matrițe de injecție din plastic, de obicei evaluez software -ul pe baza exactității sale, a ușurinței de utilizare și a nivelului de suport oferit de furnizorul de software.
Unele pachete software oferă funcții avansate, cum ar fi analiza multiplă, analiza orientării fibrelor și simularea reală a timpului. Alegeți software -ul care se potrivește cel mai bine complexității proiectului și cerințelor specifice ale analizei.
Pasul 4: Configurați parametrii de analiză
Înainte de a rula analiza fluxului de mucegai, trebuie să configurați parametrii corespunzători din software. Aceasta include definirea proprietăților materialului plastic, setările mașinii de modelare prin injecție și parametrii de proiectare a matriței.
Proprietățile materialului plastic pot fi obținute de la furnizorul de materiale sau din baza de date a materialelor software. Aceste proprietăți includ temperatura topirii, vâscozitatea, căldura specifică și conductivitatea termică. Setările mașinii de modelare prin injecție, cum ar fi presiunea injecției, viteza de injecție și timpul de răcire, trebuie să fie setate pe baza capacităților mașinii și a cerințelor piesei.
Parametrii de proiectare a matriței includ locația porții, dimensiunea porții, sistemul alergătorului și canalele de răcire. Locația porții este unul dintre cei mai critici factori în analiza fluxului de mucegai. O poartă bine plasată poate asigura umplerea uniformă a cavității matriței și poate reduce la minimum formarea liniilor de sudură și a capcanelor de aer. Sistemul alergător ar trebui să fie proiectat pentru a livra plasticul topit în cavitatea matriței cu pierderi minime de presiune. Canalele de răcire ar trebui să fie proiectate pentru a oferi o răcire eficientă a piesei și pentru a reduce timpul ciclului.
Pasul 5: Rulați analiza fluxului de mucegai
Odată ce toți parametrii sunt configurați, rulați analiza fluxului de mucegai în software. Analiza va simula etapele de umplere, ambalare și răcire ale procesului de modelare prin injecție. Software -ul va genera o serie de rezultate, inclusiv progresia frontală a fluxului, distribuția presiunii, distribuția temperaturii și analiza contracției.
Progresia frontală a fluxului arată modul în care plasticul topit umple cavitatea matriței. Poate ajuta la identificarea problemelor potențiale, cum ar fi fotografiile scurte, unde cavitatea matriței nu este complet umplută. Analiza distribuției presiunii poate ajuta la determinarea dacă presiunea de injecție este suficientă pentru a umple cavitatea matriței și dacă există zone de presiune ridicată care ar putea provoca deformarea pieselor sau deteriorarea matriței.
Analiza distribuției temperaturii este importantă pentru înțelegerea procesului de răcire. Distribuția neuniformă a temperaturii poate duce la deformare și inexactități dimensionale în partea finală. Analiza contracției poate prezice cantitatea de contracție care va apărea în timpul procesului de răcire și poate ajuta la ajustarea proiectării matriței pentru a compensa acest lucru.
Pasul 6: Analizați rezultatele
După finalizarea analizei, analizați cu atenție rezultatele pentru a identifica eventualele probleme sau domenii potențiale pentru îmbunătățire. Căutați probleme precum liniile de sudură, capcane de aer, fotografii scurte, deformare și semne de chiuvetă.
Liniile de sudură apar atunci când două sau mai multe fronturi de flux se întâlnesc în timpul procesului de umplere. Aceștia pot slăbi partea și pot afecta aspectul estetic. Capcanele de aer pot provoca goluri în partea, ceea ce îi poate reduce și rezistența. Fotografiile scurte pot duce la părți incomplete care nu îndeplinesc cerințele de proiectare.
Dacă sunt identificate probleme, faceți ajustări la proiectarea mucegaiului, selectarea materialelor sau setările mașinii de modelare prin injecție și rulați din nou analiza. Iterați acest proces până la obținerea rezultatelor dorite.
Pasul 7: Validați analiza cu testarea fizică
Deși analiza fluxului de mucegai este un instrument puternic, este totuși important să se valideze rezultatele cu testarea fizică. Construiți o matriță prototip și rulați câteva fotografii de testare folosind mașina de modelat prin injecție efectivă. Comparați părțile fizice cu rezultatele simulării pentru a vă asigura că analiza este exactă.
Testarea fizică poate ajuta, de asemenea, la identificarea problemelor care nu pot fi capturate prin simulare, cum ar fi probleme de finisare a suprafeței sau probleme cu sistemul de ejecție. Faceți orice ajustări necesare la proiectarea matriței pe baza rezultatelor testării fizice.
Pasul 8: Finalizați designul matriței
Odată ce analiza fluxului de mucegai este validată și se efectuează ajustările necesare, finalizați designul matriței. Proiectarea finală a matriței ar trebui să țină cont de toți factorii identificați în timpul analizei, cum ar fi locația porții, sistemul alergător și canalele de răcire.
Mucegaiul trebuie fabricat folosind materiale de înaltă calitate și tehnici de prelucrare a preciziei pentru a asigura durabilitatea și precizia acesteia. În calitate de furnizor de matrițe de injecție din plastic, lucrez îndeaproape cu echipa mea de fabricație pentru a mă asigura că matrița este construită la cele mai înalte standarde.
Beneficiile efectuării analizei fluxului de mucegai
Efectuarea unei analize a fluxului de mucegai oferă mai multe beneficii pentru furnizorii de mucegai de injecție din plastic și clienții lor. În primul rând, ajută la reducerea timpului și a costurilor de dezvoltare a matriței. Prin identificarea și rezolvarea problemelor potențiale la începutul procesului de proiectare, numărul de iterații de proiectare și prototipuri fizice poate fi redus la minimum.
În al doilea rând, îmbunătățește calitatea produsului final. Analiza fluxului de mucegai poate ajuta la optimizarea proiectării pieselor, a proiectării mucegaiului și a procesului de modelare prin injecție, rezultând în piese cu proprietăți mecanice mai bune, precizie dimensională și aspect estetic.
În cele din urmă, îmbunătățește eficiența generală a procesului de modelare prin injecție. Prin optimizarea setărilor mașinii de modelare prin injecție și a sistemului de răcire, timpul de ciclu poate fi redus, ceea ce duce la rate de producție mai mari și la costurile de producție mai mici.
Concluzie
Analiza fluxului de mucegai este o parte esențială a proiectării și a procesului de fabricație a matriței din plastic. Urmărind pașii prezentate în acest blog, furnizorii de matrițe de injecție din plastic pot efectua o analiză cuprinzătoare a fluxului de mucegai pentru a asigura calitatea, eficiența și eficacitatea costurilor produsului final.
Dacă aveți nevoie de matrițe de injecție din plastic de înaltă calitate sau aveți întrebări cu privire la analiza fluxului de mucegai, vă rugăm să nu ezitați să ne contactați pentru achiziții și discuții suplimentare. Ne -am angajat să oferim cele mai bune soluții pentru nevoile dvs. de turnare prin injecție din plastic. Indiferent dacă căutațiPiese de plastic de plastic pentru piese de injecțiesauTurnarea transparentă a cutiei de injecție din plastic, avem expertiza și experiența pentru a vă îndeplini cerințele.
Referințe
- Beaumont, JP (2007). Manual de modelare prin injecție. Publicații Hanser Gardner.
- Tronul, JL (1996). Reologie și procesare a materialelor plastice. Marcel Dekker.
- Rauwendaal, C. (2001). Extrudarea polimerilor. Publicații Hanser Gardner.
